La cintreuse manuelle de profilés BAILEIGH R-M10 est livrée avec une lourde tête en fonte montée sur un meuble robuste qui peut être vissé au sol de votre atelier.

Cette cintreuse est à entraînement manuel, la manivelle actionne les deux rouleaux inférieurs qui entraînent le profilé, tube ou tuyau entre les trois rouleaux.

La position du rouleau presseur est commandée manuellement par l'opérateur. Sa position se repère facilement à l'aide d'une graduation pour une meilleure répétabilité. Il s'agit d'une cintreuse manuelle de tubes de grand diamètre pour rouler et débillarder du tube ou profilé. C'est parfait pour les ferronneries d'art et les écoles techniques.

cintreuse a galets manuelle r m10 Baileigh

Caractéristiques techniques :



  Capacités Diamètre minimum
1 Gaz 1" (Sch.40) / 25 x 3,4 mm 28" / 712 mm
1 1.25" (.078") / 32 x 2 mm 31.5" / 800 mm
3 1.2" (.078") / 30 x 2 mm 35" / 889 mm
11 1.25" (.157") / 32 x 4 mm 30" / 762 mm
5 .75" x .75" / 19 x 19 mm 20" / 508 mm
2 .875" x .875" / 22 x 22 mm 20" / 508 mm
10Sens plat 2" / 50 x 10 mm 15.75" / 400 mm
10Sens largeur .75" / 19 x 5 mm 6.5" / 165 mm
8 1.25" (.157") / 32 x 4mm 30" / 762 mm
7 1.25" (.157") / 32 x 4mm 30" / 762 mm



Spécifications :



  Impériale Métrique
Ajustement du galet presseur Manuel
Galet presseur Simple
Diamètre d'arbre 1.181" 30 mm
Diamètre du galet supérieur 3.86" 98 mm
Diamètre galets inférieurs 4.65" 118 mm
Ecartement entre-axe galets inférieurs 6.7" 170 mm
Galets entraînés 2
Puissance Manuelle
Dimensions de colisage (L/l/H) 60" / 44" / 68" 800 x 580 x 870 mm
Poids 392 lbs 178 kg



Photos :





R M10 1 cintreuse à galets manuelle BAILEIGH Industrial PRO DIS Machines Outils

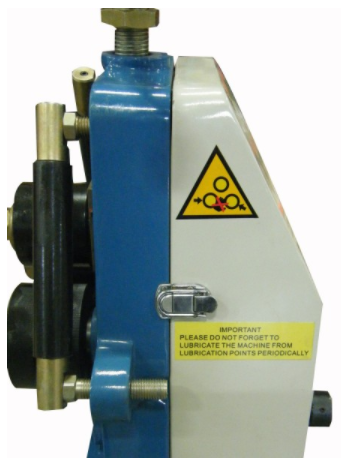

R M10 2 cintreuse à galets manuelle BAILEIGH Industrial Pro dis machines outils



La cintreuse à galets manuelle R-M10 de chez BAILEIGH Industrial est un élément essentiel de la gamme de cintreuses à galets depuis son lancement en 2004. Cette cintreuse à galets à commande manuelle est capable de faire des cercles pleins grâce à sa conception à face ouverte. La cintreuse à galets manuelle R-M10 peut faire tout ce que peuvent faire les plus gros modèles  de cintreuses à galets. La seule différence est que la cintreuse à galets manuelle R-M10 a un galets supérieur entrainé manuellement, mais il a un réducteur pour aider aux fonctions de cintrage.

Le puissant système d’entraînement manuel de la cintreuse à galets R-M10 a une capacité maximale de tubes ronds en acier doux de 32 mm (épaisseur 2 mm) . Tous les arbres de galets de l'R-M10 sont traités et tournent sur des bagues en bronze, garantissant une longue durée de vie et une excellente résistance à l'usure.

La tête de la cintreuse est en fonte d'acier très résistant et usinée selon des tolérances strictes. Le socle fournie avec la machine est dotée d'une armoire de rangement utile pour l'outillage. La cintreuse à galets manuelle R-M10 de chez BAILEIGH Industrial est livrée avec des galets segmentés qui permettent de rouler de nombreux types de fer-plats, la plupart des cornières et certains carrés. La cintreuse à galets manuelle R-M10 de chez BAILEIGH Industrial dispose de nombreuses tailles d’outils en option pour les tubes et tuyaux, ainsi que de nombreux autres profils.

La cintreuse à galets manuelle R-M10 de chez BAILEIGH Industrial serait un complément parfait à n'importe quel atelier de fabrication.

Pour plus d'informations, contactez-nous dès aujourd'hui.
