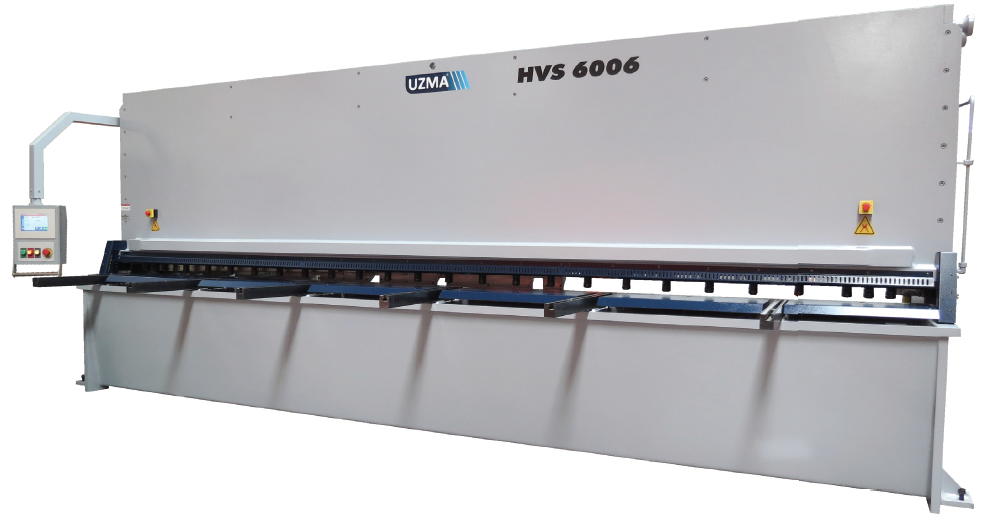

Cisailles guillotines hydrauliques a angle variable UZMA Série HVS CNC

Simple, facile, précis & productivité maximale

Capacités de coupe de tôles de 3100 mm à 6100 mm

avec une épaisseur de tôle allant de 6 à 20 mm

PRO-DIS Machines-Outils importe et distribue la gamme complète de cisailles guillotines hydrauliques à angle variable et commande numérique CNC de chez UZMA.

Cette gamme très abordable se décline en 3 largeurs différentes de 3100 mm à 6100 mm, avec des capacités en forte épaisseur allant de 6 à 20 mm.

Nos machines sont livrées avec le logiciel en version Française

Les cisailles guillotines hydrauliques à angle variable et à commande numérique CNC UZMA sont des cisailles performantes, très abordables, pour la production. Les batis sont monobloc et de construction entièrement mécano soudée. Le tablier supérieur est conçu avec une lame à angle de coupe fixe. Conceptions réalisées sur ordinateur, y compris le support logiciel 3D pour le dessin et l'analyse de résistance. Sur tous les produits UZMA, l'usinage précis avec centre d'usinage CNC et / ou tours CNC est accompagné d'un contrôle qualité détaillé et conçu pour produire des machines de précision et de qualité. Tous les équipements sur les machines UZMA sont des marques connues dans le monde entier comme Bosch-Rexroth, Hoerbiger, Cybelec, ESA, Elgo, Siemens, Schneider, Mitsubishi, etc.

Les cisailles à guillotine hydraulique Série HSB de chez UZMA sont des machines à prix raisonnable, de production européenne disposant de bonnes capacités et d'une extrême précision, ce qui rend ces machines incontournables. La robustesse et la facilité d'utilisation de ces cisailles guillotines ont été reconnues par les couvreurs zingueurs et dans les ateliers de production de tôlerie, métallerie et chaudronnerie, mais aussi dans les ateliers de serrurerie et de maintenance. Les modèles HVS sont équipés d'un système anti-torsion afin de ne pas déformer la tôle lors de la coupe.

Spécifications techniques

• Le bâti et le tablier supérieur sont en acier de grande qualité et ont été conçus selon des critères d'étirement minimal et de résistance optimale
• Toutes les machines UZMA sont conçues en utilisant la programmation SOLID WORKS 3D et fabriquées avec de l'acier de qualité ST44 -ST52 utilisant les dernières technologies
• Les cylindres et pistons sont réalisés à partir de matériaux pleins solides et traités
• Les machines UZMA sont produites uniquement avec des composant du commerce de marques mondiales et bien connues telles que HOERBIEGER, BOSCH-REXROTH, SCHNEIDER, SIEMENS
• Les lames supérieures sont à 2 arrêtes et les lames inférieures à 4 arrêtes
• Les lames sont fabriquées à partir de matériaux de haute qualité
• Le logement supérieur de la lame est spécialement usiné. Les lames sont directement fixées à la poutre supérieure sans aucune pièce intermédiaire. Cela donne plus de précision, de rigidité et de durée de vie aux lames.
• Butée arrière avec système de guidage sur vis à billes gage de rigidité
• Opération de coupe continue dans des épaisseurs maximales entre la capacité ST 37-42.
• Les signaux de sorties et d’entrées des vannes sont contrôlés avec un automate de sécurité dans le coffret électrique afin de contrôler facilement les vannes.
• Norme CE, panneaux de protection arrière et barrière immatérielle de sécurité arrière en standard sur les cisailles Uzma.

Caractéristiques machines

● Norme CE ● Panneau de commande suspendu ● Contrôle CNC - Cybelec CybTouch 8 (écran tactile couleur 8 pouces) ● Réglage automatique de la longueur de coupe (course) contrôlé par CNC ● Butée arrière sur vis à billes avec course de 1000 mm contrôlée par CNC ● Calculs automatiques des fonctions de coupe selon les spécifications du matériau ● Réglage de l'écart de lame automatique contrôlé par CNC ● Butée arrière pivotante automatique ● Protège-doigts ouvrable rabattable de 1 m avec contacteur de protection ● Panneaux de protection latéraux arrières ● Barrière photoélectrique de sécurité arrière ● Plaques inclinée arrière pour chute de tôle ● Éclairage de la ligne d'ombre ● Bras d'équerrage avec règle et Rainure en T et butée d'inclinaison ● Bras de support (sur 2,5 m et 3 m: 2 pièces - sur 4 m: 3 pièces) ● Tables de transfert de billes ● Angle de coupe réglable par CNC ● Système hydraulique Bosch-Rexroth ● Système Électrique Européen (Siemens, Schneider, etc.) ● Lames supérieure à 2 arrêtes et inférieure à 4 arrêtes

Commande numérique CYBELEC CybTouch 8G

● Écran tactile de 8 pouces
● Écran tactile à contraste élevé, avec des couleurs vives
● Pages simples, grandes touches, affichage clair avec toutes les informations dont l'opérateur a besoins
● Interface intuitive et conviviale
● Programmation complète des pièces en quelques secondes
● Configuration rapide de la machine avec la page EasyCut.
● Aide contextuelle et fenêtre contextuelle d'avertissement.

D'autres commande numérique avec des versions plus élevées sont disponibles en option

Butée arrière

La butée arrière robuste est conçue en fonction de la taille et de la capacité de la machine. Course de butée arrière de 1000 mm, montée sur vis à billes, assurant un déplacement sans jeu. La cisaille HSB est livrée avec une fonction de basculement automatique de la butée arrière après 1000 mm pour alimenter facilement des tôles plus longues avec une précision de positionnement de +/- 0,1 mm et des fonctions de rétraction programmables.

Ecartement de lame

Réglage de l'écartement de lame automatique contrôlé par CNC, lorsque vous entrez l'épaisseur du matériau dans le contrôleur CYBELEC CYB 8, l'écart de lame est automatiquement ajusté.

Pince tôle

Vérins hydrauliques pinces tôles avec patins ULPOLEN pour réduire la déformation de la tôle.

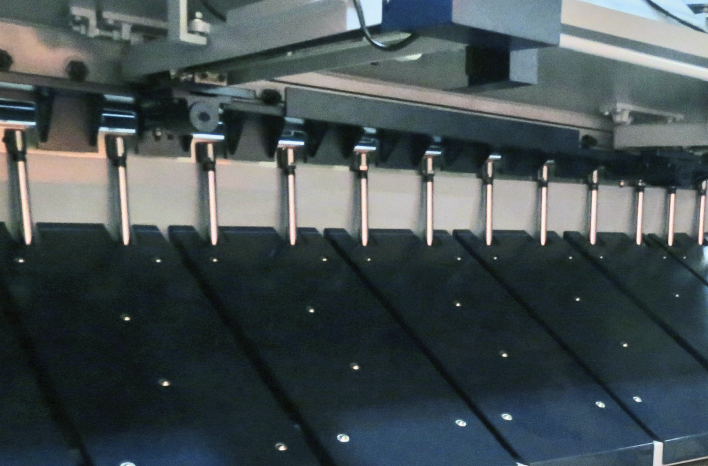

Système anti-rotation

Le système unique anti-rotation de chez UZMA est installé sur la partie inférieure de la lame mobile. Elle exerce un effort de bridage de la tôle contre la lame arrière, et permet ainsi d'éviter la rotation de la tôle lors de la coupe, particulièrement lorsque vous réalisez des coupes de tôles épaisses mais courte.

Capot de protection des doigts

Protecteur de doigt avec ouverture de 1 mètre et contacteur de sécurité, le premier mètre du protège-doigt peut être relevé pour faciliter la visualisation de la pièce à couper.

Barrières immatérielles de sécurité

Barrière photoélectrique de sécurité arrière, pour empêcher l'entrée humaine par derrière pendant le fonctionnement de la machine.

OPTIONS :



Pour plus de facilité de positionnement des tôles, l'option de trait de coupe laser est d'une utilité indéniable. la puissance et la précision du trait vous permet de voir très clairement le positionnement.

Barrière photoélectrique de sécurité avant pour la protection des doigts sur toute la longueur de la zone de coupe, facilitant la vue du trait de coupe.

L'expérience UZMA dans le secteur des machines de travail des métaux a commencé en 1996, depuis 2013 UZMA a reçu la certification ISO 9001: 2008. Aujourd'hui, avec près de 25 ans d'expérience dans l'industrie des machines, UZMA est l'une des entreprises et des marques les plus dynamiques sur le marché mondial des machines de travail des métaux avec sa propre production et ses produits OEM.
Les presses plieuses et cisailles guillotines UZMA ont un bati de construction en acier monobloc et sont conçues pour être fiables, durables et précises. Les conceptions, qui sont effectuées sur ordinateur, y compris les logiciels 3D, le support pour le dessin et l'analyse de résistance. Pour tous les produits UZMA, l'usinage précis avec centre d'usinage CNC et / ou tours CNC est accompagné de contre-détails détaillés et conçus pour produire des travaux de précision reproductibles de qualité. UZMA a une large gamme de production allant des machines CNC complètes aux machines mécaniques simples pour différents budgets clients et domaines d'utilisation. Les équipements sur les machines sont des marques mondialement connues comme Bosch-Rexroth, Hoerbiger, Givi Misure, Heidenhain, Wila, Delem, Cybelec, ESA, Siemens, Schneider, Mitsubishi, etc.

L'objectif de la société UZMA est de renforcer le nom en tant que marque mondiale avec des prix abordables et de haute qualité, nous croyons en la satisfaction du client et en service après-vente.
Notre objectif sur le marché mondial est de continuer à être dans une catégorie distingué et de rester unis à la qualité.
Nous savons que nous  pouvons grandir qu'avec nos partenaires et nos clients, notre premier objectif est donc la satisfaction de nos clients.
