Aujourd’hui, les presses ALDIMA se positionnent parmi les moins chères du marché, tout en offrant une robustesse à toute épreuve. Leur conception repose sur une structure renforcée et des composants fiables, garantissant une excellente longévité, même en utilisation intensive.
PRO-DIS Machines-Outils distribue la gamme complète de presses plieuses hydrauliques ALDIMA. Il existe 4 gammes différentes et plus 50 modèles avec des tonnages et des largeurs différentes.
Caractéristiques techniques :
| Modèle | Capacité de pliage | Vitesse d'approche | Vitesse de travail | Vitesse de retour | Course de l'axe X | Course de l'axe X | Distance entre colonnes | Col de cygne | Course | Ouverture | Moteur |
| APC | mm | mm/s | mm/s | mm/s | mm | mm | mm | mm | mm | mm | kW |
| 50T/1300 |
1300 |
160 | 13 | 160 | 500 | 200 | 1120 | 250 | 150 | 460 | 5,5 |
| 50T/1600 | 1600 | 160 | 13 | 160 | 500 | 200 | 1300 | 250 | 150 | 460 | 5,5 |
| 70T/2500 | 2500 | 220 | 13 | 160 | 500 | 200 | 2050 | 300 | 150 | 460 | 5,5 |
| 80T/2500 | 2500 | 220 | 12 | 145 | 500 | 200 | 2050 | 300 | 150 | 460 | 7,5 |
| 110T/3200 | 3200 | 220 | 12 | 160 | 500 | 200 | 2700 | 400 | 200 | 480 | 11 |
| 110T/4000 | 4000 | 220 | 12 | 160 | 500 | 200 | 3100 | 400 | 200 | 480 | 11 |
| 110T/4100 | 4100 | 220 | 10 | 160 | 500 | 200 | 3600 | 400 | 200 | 480 | 11 |
| 135T/3200 | 3200 | 220 | 10 | 130 | 500 | 200 | 2700 | 400 | 200 | 480 | 11 |
| 135T/4000 | 4000 | 220 | 10 | 130 | 500 | 200 | 3100 | 400 | 200 | 480 | 11 |
| 135T/4100 | 4100 | 220 | 10 | 130 | 500 | 200 | 3600 | 400 | 200 | 480 | 11 |
| 170T/3200 | 3200 | 160 | 10 | 100 | 500 | 200 | 2700 | 450 | 200 | 480 | 15 |
| 170T/4000 | 4000 | 160 | 10 | 100 | 500 | 200 | 3100 | 450 | 200 | 480 | 15 |
| 170T/4100 | 4100 | 160 | 10 | 100 | 500 | 200 | 3600 | 450 | 200 | 480 | 15 |
| 220T/3200 | 3200 | 160 | 9 | 105 | 500 | 200 | 2600 | 450 | 200 | 480 | 18,5 |
| 220T/4000 | 4000 | 160 | 9 | 105 | 500 | 200 | 3100 | 450 | 200 | 480 | 18,5 |
| 250T/3200 | 3200 | 100 | 8,5 | 100 | 500 | 200 | 2600 | 450 | 250 | 540 | 22 |
| 250T/4000 | 4000 | 100 | 8,5 | 100 | 500 | 200 | 3100 | 450 | 250 | 540 | 22 |
Specifications :
- Design moderne et dynamique, presse plieuse hydraulique CNC alliant esthétique soignée et puissance industrielle, conçue pour offrir vitesse, précision et intégrité structurelle durable.
- Commande électro-hydraulique avancée, système servo en boucle fermée garantissant une synchronisation parfaite du coulisseau supérieur (Y1-Y2), assurant des pliages réguliers, fluides et constants à chaque cycle.
- Système de bombage, compensation mécanique et réglage de la déformation du bâti permettant de maintenir des angles de pliage précis et une rigidité optimale sur toute la longueur de travail.
- Butée arrière haute précision, entraînée par servomoteur numérique avec vis à billes et guidages linéaires, offrant un positionnement rapide, répétable et précis pour un alignement parfait des pièces.
Équipements standard :
- Valves hydrauliques HOERBIGER (HAWE)
- Axes Y1, Y2, X et bombage de série (3+1)
- Butée arrière sur vis à billes et guidages linéaires
- Commandes CNC DELEM / ESA / CYBELEC
- Moteur principal SIEMENS / WN
- Règles linéaires GIVI MISURE pour les axes Y1 et Y2
- Composants électriques SCHNEIDER
- Porte-outils supérieur et inférieur de type européen
- Système de serrage rapide
- Pédale de commande avec bouton d’arrêt d’urgence
- Protections latérales et arrière de sécurité
- Doigts de butée arrière montés sur guidageslinéaires
- Poinçon et matrice standard type AMADA

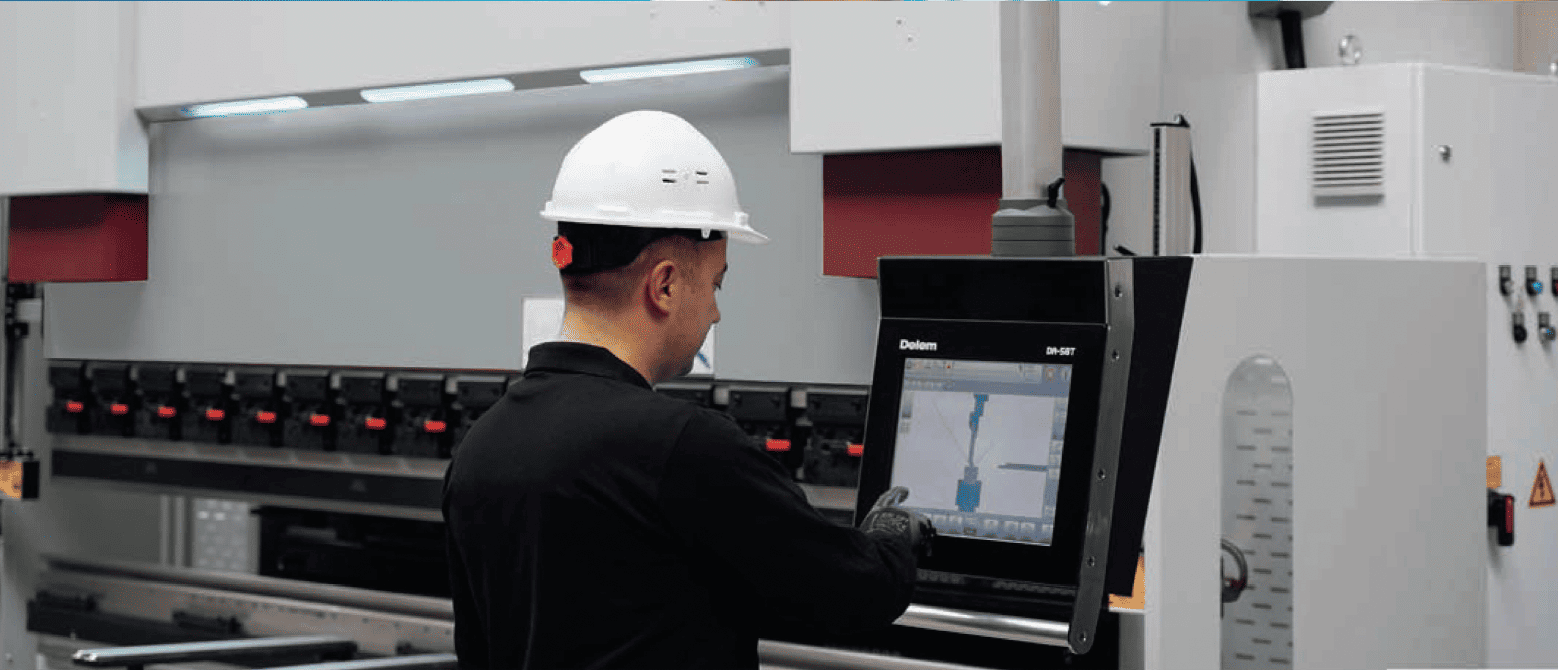

Controle Qualité :
Conformément à nos standards élevés de qualité, nos machines sont soumises à des tests rigoureux et à des contrôles qualité minutieux avant leur livraison

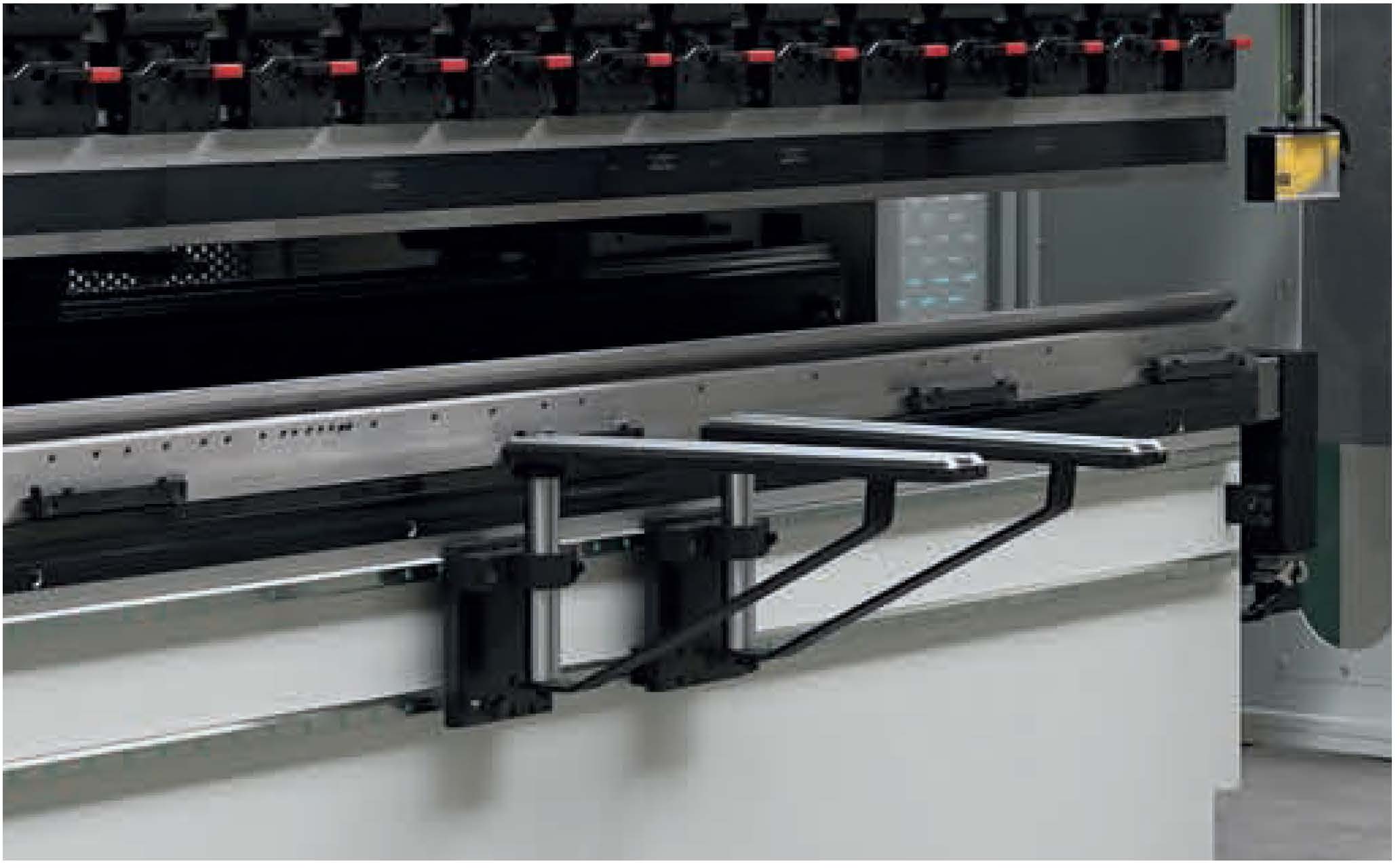

Bras avant coulissants
Les bras de support avant, équipés de doubles guidages linéaires, assurent une manipulation stable et fluide des tôles.

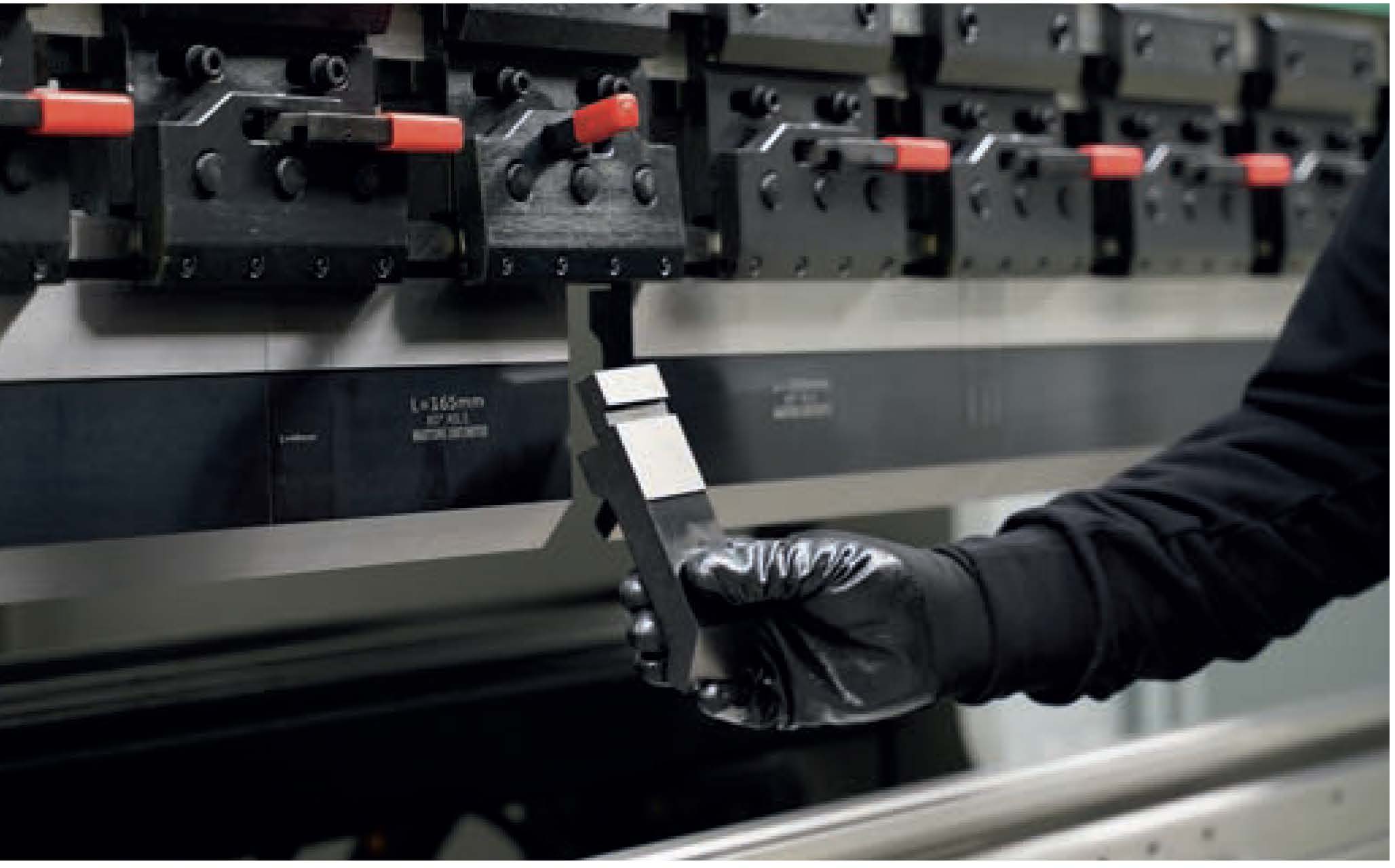

Systeme de serrage rapide
Le système de serrage rapide standard, doté d’une fonction de libération/installation verticale, permet un changement rapide des poinçons, réduisant le temps de réglage et augmentant l’efficacité.

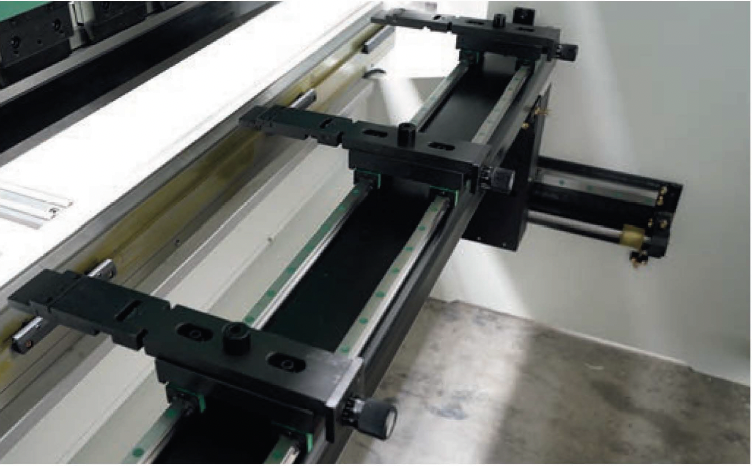

Doigt de butée arrière
La presse plieuse CNC de la série APC est équipée de trois doigts de butée arrière, chacun offrant quatre plages de positionnement réglables.

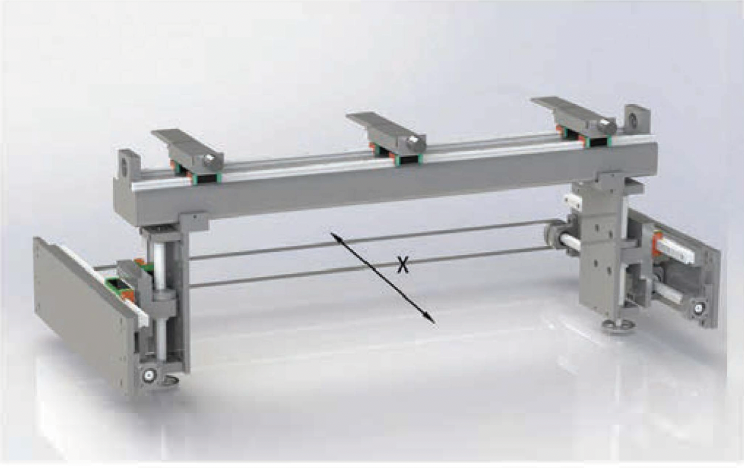

Butée arrière - Axe X
Le système de butée arrière sur l’axe X garantit un positionnement précis de la pièce, permettant des opérations de pliage exactes et répétables, idéales aussi bien pour les pièces unitaires que pour la production en série.

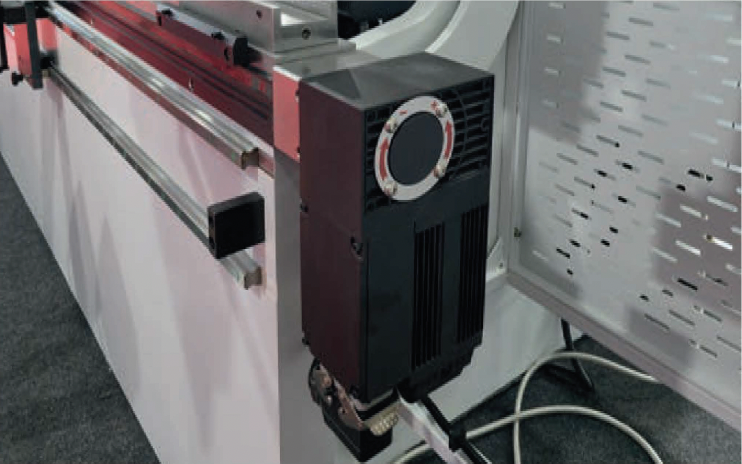

Bombage motorisé
Le système de bombage motorisé garantit des angles de pliage constants sur toute la longueur, même lors du pliage de matériaux longs ou épais. L’ajustement est automatique, sans intervention manuelle, ce qui permet de gagner du temps et de réduire les erreurs opérateur.

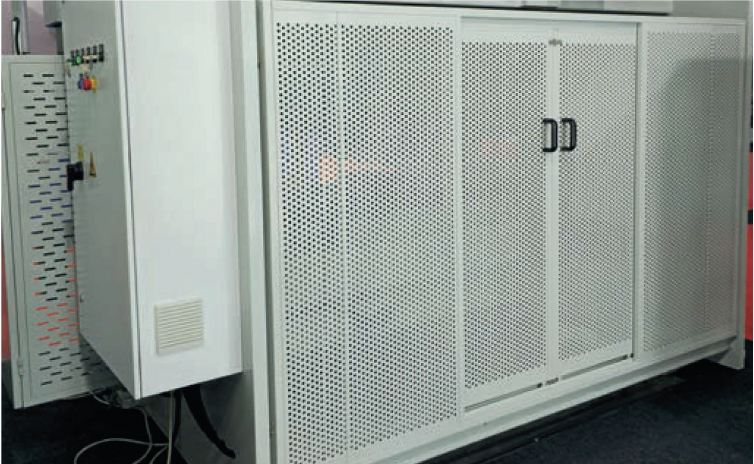

Portes de sécurité arrière
Équipée d’un système d’interverrouillage de sécurité, la porte arrière empêche l’accès lorsque la machine est en fonctionnement, garantissant une protection maximale. Le contact de sécurité coupe automatiquement l’alimentation dès l’ouverture de la porte arrière, réduisant ainsi les risques d’accident lors des opérations de maintenance.
