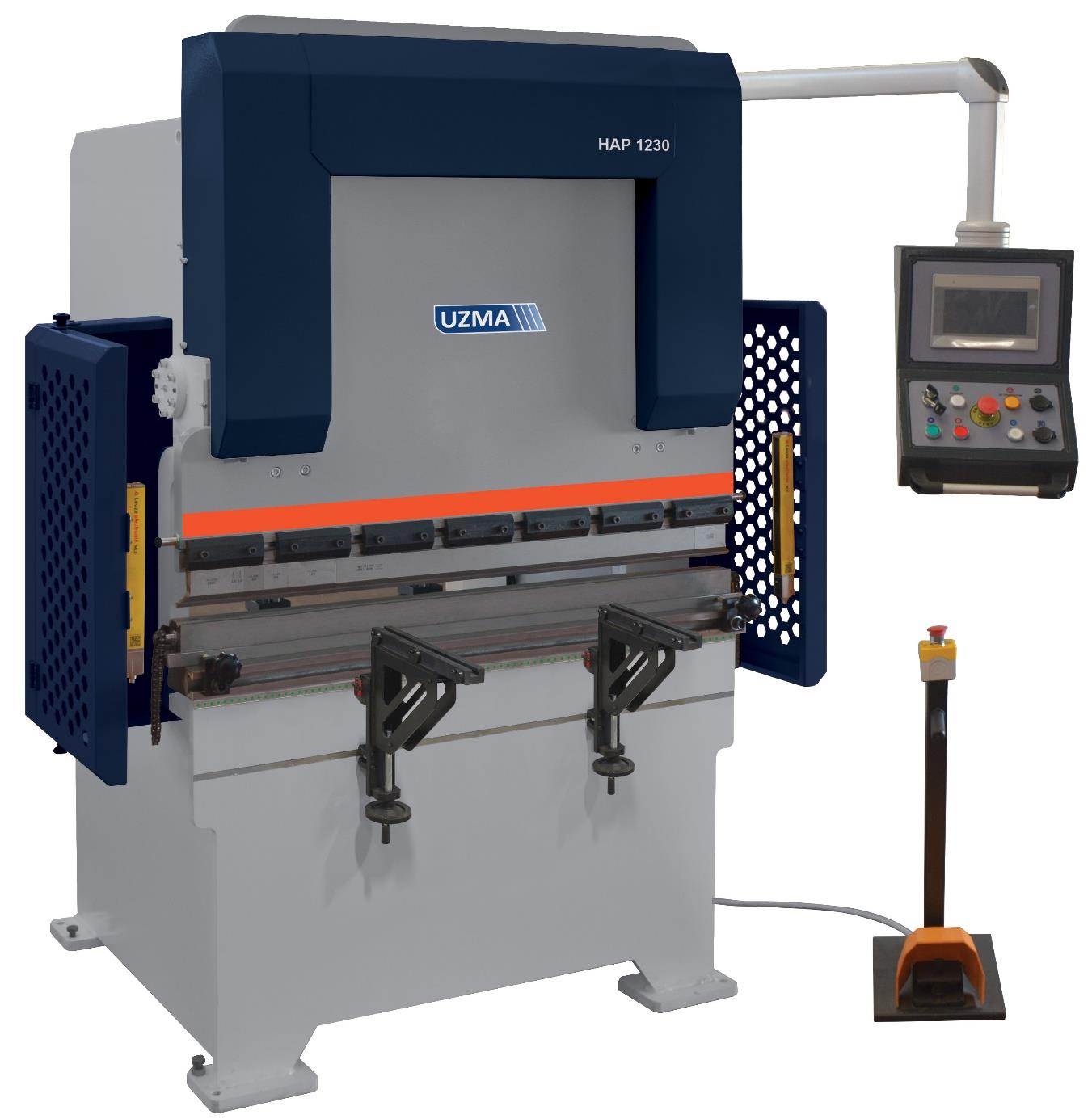

Presses plieuses hydrauliques UZMA HAP 1230
à commande numérique NC 2 axes
Facilité d'utilisation & productivité maximale
Capacités de pliage de tôles de 1270 mm
avec une puissance de 30 tonnes
axes Y et X NC, axe R manuel
Les presses plieuses UZMA se composent d'un châssis monobloc en acier et sont conçu pour être fiable, durable et précis. Elle sont conçues sur logiciel 3D pour la mise en plan et l'analyse de la force. Sur tous les produits UZMA, l'usinage précis réalisé avec centre d'usinage CNC et / ou tours CNC est accompagné d'un contrôle qualité détaillé et conçu pour produire des travaux de précision reproductibles de qualité.
Les presses plieuses hydrauliques de la série HAP, réputées depuis longtemps pour leur fiabilité et leur rigidité, utilisent le principe de la barre de torsion pour assurer une déflexion centrale minimale et fournissent une presse plieuse à commande numérique économique pour la plupart des besoins des clients.
L'objectif d'UZMA est de conserver le nom en tant que marque mondiale avec des prix de haute qualité et abordables.
Nos machines sont livrées avec le logiciel en version Française
Conception machine :
- Bâti et tablier supérieur en constructions en acier
- Le bâti principal en acier mécanosoudé robuste assure une rigidité maximale
- Toutes les machines UZMA sont conçues à l'aide de la programmation 3D SOLID WORKS et fabriquées avec de l'acier de qualité ST44 amélioré en utilisant la dernière technologie
- Barre de torsion pour assurer un bombage précis et constant
- Connexion solide à la barre de torsion pour déplacer le tablier supérieur
- Les butées mécaniques de précision sont facilement et électriquement ajustées pour contrôler la profondeur de pliage
- Le mouvement du tablier supérieur est soutenu par des paliers lisses en fibre facilement réglables
- Les vérins hydrauliques sont polis et chromés dur pour une durabilité maximale
- Cylindres, usinés à partir d'un matériau plein
- Système de sécurité hydraulique contre l'augmentation excessive de la pression
- Des marques mondialement connues et européennes telles que les systèmes hydrauliques et électriques HOERBIEGER, BOSCH-REXROTH, SCHNEIDER, SIEMENS sont utilisées sur les machines UZMA
- Configurations d’axes, une presse plieuse HAP 1230 NC peut configurer 2 axes Y et X en numérique et l'axe R en manuel.
- Norme CE
Caractéristiques techniques :
| Modèles presse plieuse Série HAP |
HAP 1230 |
| Longueur de pliage A (mm) | 1270 mm |
| Force en tonnes | 30 T |
| Course utile du tablier C (mm) | 150 mm |
| Passage entre montants B (mm) | 1010 mm |
| Vitesse d'approche (mm/sec) | 70 mm/sec |
| Vitesse de travail (mm/sec) | 10 mm/sec |
| Vitesse de retour (mm/sec) | 50 mm/sec |
| Course butée arrière axe X motorisé (mm) | 500 mm |
| Course butée arrière axe R manuel (mm/sec) | 120 mm |
| Longueur L (mm) | 1730 mm |
| Profondeur W (mm) | 1375 mm |
| Hauteur H (mm) | 2135 mm |
| Col de cygne E (mm) | 255 mm |
| Hauteur table F (mm) | 780 mm |
| Largeur de table G (mm) | 130 mm |
| Hauteur utile D (mm) | 265 mm |
| Moteur (kW) | 3 kW |
| Réservoir huile (litres) | 92 ltr |
| Poids machine (kg) | 1700 kg |
Commandes numériques NC :
Commande numérique NC avec écran tactile 7 pouces
- Capacité de mémoire jusqu'à 500 programmes
- Chaque programme peut avoir 200 étapes
- Préférence de langue enregistrée 8 différentes dont le français
- Conception d'écran conviviale facile pour exécuter et programmer en utilisant les pages écran; «LISTE PRODUIT», «PAGE DE PROGRAMMATION» et «PARAMÈTRES MACHINE» avec messages d'avertissement et d'erreur • Modes de fonctionnement «MANUEL», «SEMI-AUTOMATIQUE» et «AUTOMATIQUE»Grand écran tactile vif et contrasté
Spécifications techniques :
- 2 axes Y, X commandé par CN
- Unité de commande numérique à écran tactile de 7 " (capacité de 500 programmes avec 200 étapes - 8 options de langue différentes)
- Panneau de commande suspendu
- Butée arrière X programmable: guide linéaire et motorisé et système de vis à billes avec 2 butées arrières
- Butée arrière R manuelle
- Bridage d'outil supérieur à serrage rapide pour outils PROMECAM
- Poinçons type européen 85 ° R08
- Matrice multi-V 4V 60x60mm (V = 6-10-12-16 mm) et support de matrice en U
- Panneaux de protection latéraux et capôt de sécurité arrière pour la sécurité
- Table avant constituée de 2 bras de support coulissants
- Composants hydraulique européen (Hoerbiger, Bosch-Rexroth,…)
- Composants électrique européen (Siemens, Schneider,…)

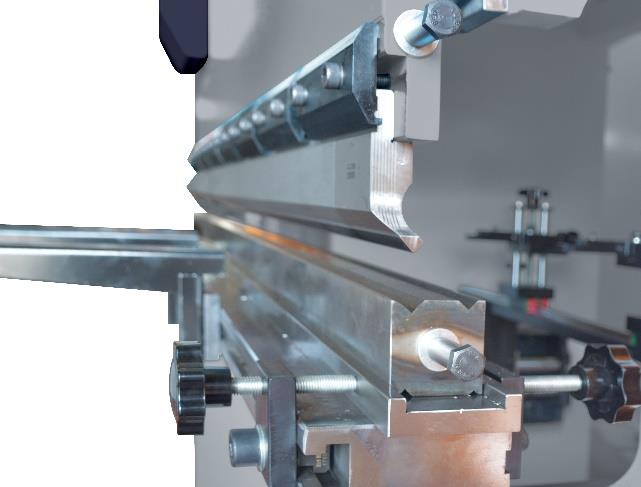

Portes-outils de qualité :
Console avec deux bras réglables :
Table - deux bras montés sur guidage à billes, avec réglage en hauteur facile et précis

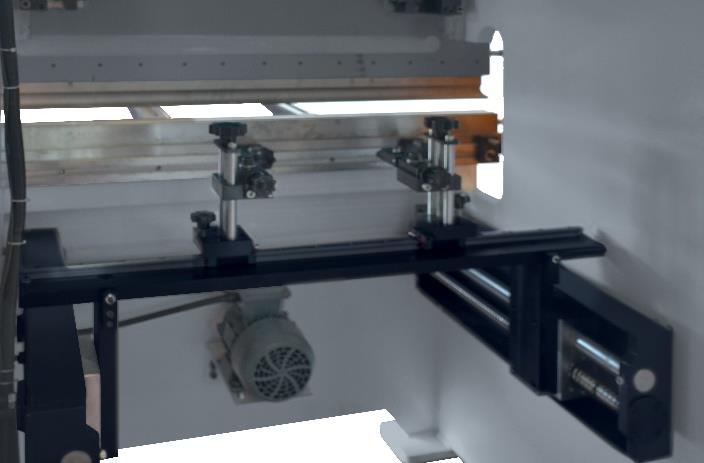

Butées arrières :
Butées arrières avec axe X motorisé piloté par la CN et axe R à réglage manuel

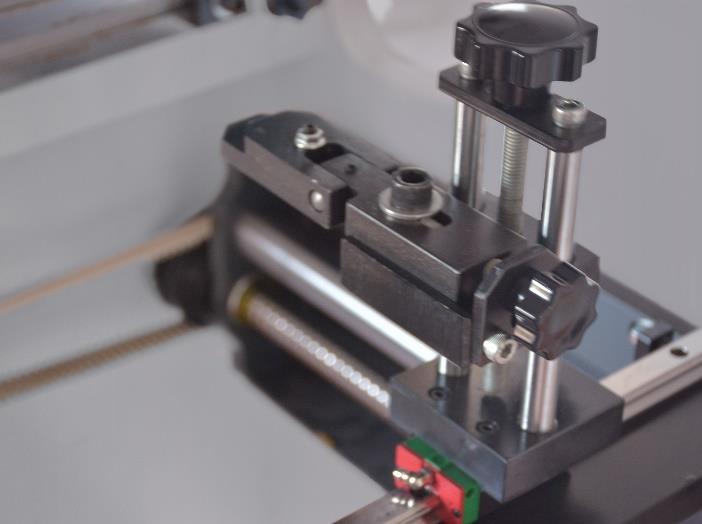

Détails de la butée arrière
Barre de torsion :
Les butées mécaniques de précision sont facilement et électriquement ajustées pour contrôler la profondeur de pliage. Barre de torsion pour assurer un angle de pliage précis et constant. Connexion solide au bras oscillant pour niveler le tablier supérieure.
Détail de l'outillage :
