Spécifications

Les presses mécaniques motorisée à col de cygne PE-6 315 tonnes GARNET de chez HIDROGARNE conviennent à une grande variété d'applications dans les industries qui effectuent des travaux de poinçonnage, d'emboutissage, de découpe et d'emboutissage profond.

La gamme se compose de 5 modèles allant de 125 à 315 tonnes de puissance.

Elles sont fabriquées en acier S355JR, stabilisés et mécanisés en fin de soudure pour assurer un parallélisme et une précision parfaite. Calculé et conçu avec un logiciel d'éléments finis. Avec tout cela, nous garantissons toujours nos normes élevées de précision et de qualité.

La tige de vérin est construite en acier forgé à haute résistance et des bagues en alliage haute performance.

Pour garantir un entretien et un fonctionnement parfaits, toute notre gamme est équipée d'un graissage automatique centralisé avec un système progressif programmable.


La transmission entre l'arbre moteur et l'arbre excentrique se fait au moyen d'une boîte de vitesses à engrenages rectifiés, ce système nous permet de travailler avec un tonnage élevé à des vitesses nominales relativement faibles.

La glissière est en acier soudé et stabilisé avec 6 guides prismatiques rectifiés. Il intègre une base pour la récupération de l'excès d'huile de la lubrification.

Surcharge et compensation

Une unité de protection contre les surcharges est installée pour protéger les composants de la machine et les outils installés. Une soupape de sécurité évacue l'huile de la chambre lorsque, pour une raison quelconque, la valeur de consigne atteinte est supérieure à la charge nominale.

Pour un équilibre efficace du coulisseau et des matrices, la compensation se fait au moyen de deux vérins pneumatiques.

Combinaison embrayage pneumatique et frein

Le frein de l'embrayage est électropneumatique et équipé d'une électrovanne à double corps de sécurité et tangentiel.

Le système pneumatique comprend un réservoir de compensation, un filtre régulateur-lubrificateur, un pressostat de commande et une soupape de sécurité.

Installation électrique et sécurité

Le panneau de commande comporte un interrupteur permettant à l'utilisateur de sélectionner le type de travail souhaité en position manuelle, semi-automatique ou automatique.

Les manœuvres électriques et hydrauliques sont redondantes et auto-contrôlées. Ils intègrent un automate supplémentaire pour la manœuvre et la sécurité.

Le fonctionnement est effectué par un bouton-poussoir bimanuel basse tension et une pédale électrique.

La sécurité est garantie par des protections à ouverture latérale avec des barrières immatérielles de sécurité de niveau IV placées sur les côtés de la zone de travail.

Fournis avec un mode d’emploi en français.

Respectent et sont conformes à toutes les conditions essentielles de sécurité et sanitaires le règlement CE.

Caractéristiques standards

• Combinaison d'embrayage pneumatique et de frein
• Double soupape de sécurité
• Commande bi-manuel de sécurité
• Commande par pédale
• Système de lubrification motorisé centralisé
• Transmission à bain d'huile
• Ajustement automatique du vérin
• Interrupteur de fin de course avec détecteur de proximité
• Commande numérique programmable (PLC)
• Conformité aux directives CE sur les machines
• Barrières immatérielles de sécurité
• Protection de surcharge hydraulique
• Mouvement de course réglable
• Vérin pneumatique de compensation
• Patins anti-vibratoire standards



Options

• Inverter (variation de vitesse)
• Éjecteur pneumatique ou hydraulique ou coussin
• Table auxiliaire inférieure
• Système de jauge de contrainte
• Affichage numérique NC avec mémoires

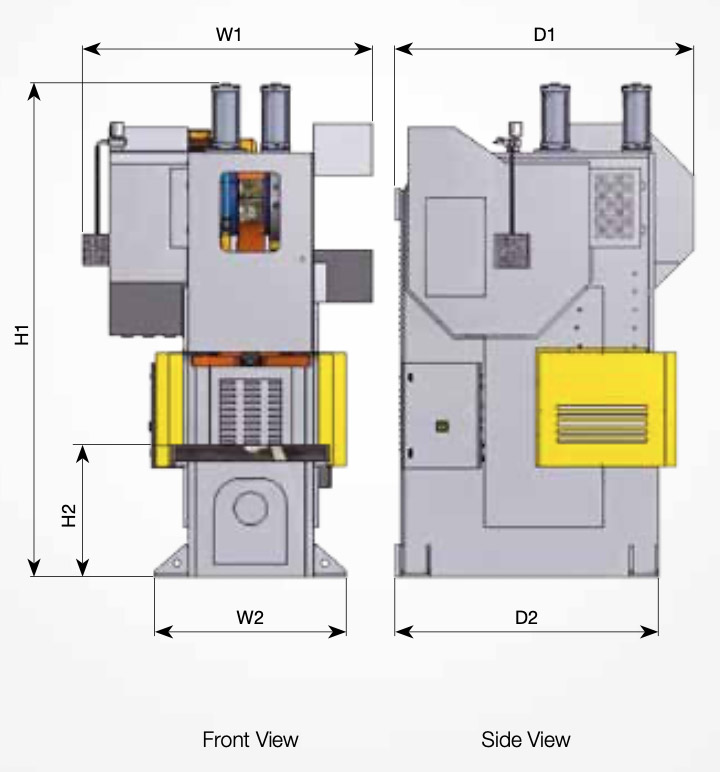

SCHÉMA DE DIMENSIONS PRESSE MÉCANIQUE MOTORISÉE A EXCENTRIQUE MODÈLE PE / PE4

Caractéristiques Techniques

Pour tout autre modèle ou demande spécifique, Contactez nous



Les presses hydrauliques professionnelles HIDROGARNE sont garanties 2 ans
