Si votre atelier de production fait du débit siage de tubes et de profils avec coupes biaises une bonne partie de la journée, il est temps de regarder cette machine de plus prêt.
La tronçonneuse automatique de débit de profils avec coupes d'angles gauche/droite DK 370 et embarreur LM 600 ILERI TEKNIK est à commande numérique et totalement automatique.
Spécifications techniques :
• Machine entièrement automatique pour la coupe de tubes et profils coupes biaises +/- 60°
•Rotation de la tête de coupe +/- 60° par servomoteur
• Système d’alimentation de profils commandé par servomoteur avec vis à billes
• Système de coupe verticale sur colonne à servomoteur avec vis à billes
• Commande numérique avec écran tactile couleur
• Boite de vitesse à engrenages hélicoïdaux et vis sans fin traités et rectifiés
• La tête descend sur des guides linéaires à rouleaux trempés
• Réduction des jeux pour une durée de vie prolongée de la lame
• 200 programmes pour sauvegarder tous les paramètres de coupes
• Vitesse de la lame variable de 20 à 80 tr / min
• Longueur de course de l'étau d’amenage de 1000 mm
• Avance de plus de 1000 mm par avances multiple
• 10 longueurs de coupe différentes dans un seul profil
• précision de la longueur de coupe de ± 0,2 mm
• Un réservoir de liquide de refroidissement avec un tiroir pour collecter les copeaux et une pompe électrique pour la lubrification et le refroidissement de la lame
• Système de lubrification automatique centralisée des guidages linéaires et rotation de la tête de coupe
Vidéo :
Capacités de coupe :
| DK 370 ILERI TEKNIK | Angle de coupe 90° | Angle de coupe +/- 60° |
| Diamètre de lame | 350 mm / 370 mm | |
| Angle de coupe | 90° | +/- 60° |
Capacités de coupe rond  |
min. 15 mm - max. 90 mm | min. 15 mm - max. 80 mm |
Capacités de coupe carré  |
min. 15x15 mm - max. 90x90 mm | min. 15x15 mm - max. 80x80 mm |
Capacités de coupe rectangle  |
min. 15x15 mm - max. 100x80 mm | min. 15x15 mm - max. 100x40 mm |
| Longueur minimale de chute | 290 mm | |
Carcatéristiques techniques :
| Dimension de la lame | diamètre 350/370 mm, alésage 32 mm |
| Type de machine | Automatique |
| Rotation de la tête | non |
| Type d'étau | étaux à serrage rapide |
| Type de la tête de coupe | colonne |
| Consommation d'air comprimé | 6 kg/cm2 (240l/min) - 6 bars |
| Puissance moteur principal | 4 kW |
| Pussance moteur pompe | 0,1 kW |
| Vitesse de la lame | 20 à 80 tr/min par variateur de vitesse |
| Puissance instalée | 8,7 kW |
| Courant nominal | 32 A |
| Alimentation requise | 400 V / 50 Hz / triphasé |
| Poids de colisage | 1950 kg + 1400 kg |
| Dimensions de colisage | 2330 x 1720 x 2150 mm + 5300 x 2120 x 1650 mm |
DETAILS MACHINE
COMMANDE NUMERIQUE
La commande numérique à écran tactile de la tronçonneuse à scie fraise automatique coupe biaise DK 370 de chez ILERI TEKNIK permet de définir tous les paramètres de la pièce et de la scie fraise tels que la vitesse d’approche, la vitesse de coupe, les angles de coupes et d’enregistrer tous les détails pour la prochaine opération.
Selon le programme :
- longueur de la coupe d’affranchissement
- longueur de la pièce
- 10 longueurs différentes dans une pleine longueur
- angles de coupes
- Jusqu'à 200 programmes
- 0,2 mm de précision de positionnement
- 20 à 80 tours par minute
TÊTE DE COUPE
La tête de coupe de la tronçonneuse coupes biaises gauche droite DK 370 ILERI TEKNIK est construite en un gros corps fonte robuste et la transmission est assurée par un engrenage hélicoïdal largement dimensionné. La boite de vitesse dispose de pignons et de vis sans fin de grande qualité d’usinage et de traitement. La boîte de vitesses est à bain d'huile.
La tête de tronçonneuse est conçue et usinée de façon à assurer une réduction du jeu pour une durée de vie prolongée de la lame. Notre finition plus précise et plus propre assure une plus longue durée de vie.
La tête de tronçonneuse asservie par vis à billes se déplace sur les guides linéaires traités avec le système de coupe intelligent
« Vitesse d'avance et de coupe rapide » dépend de l'épaisseur de paroi de la pièce à débiter. La vitesse de coupe peut être ajustée sur le pupitre de commande.
ETAUX A SERRAGE RAPIDE
L’étau d’amenage à déplacement rapide de la tronçonneuse automatique avec coupe d'angles DK 370 ILERI TEKNIK permet une avance rapide de la pièce. Sa précision est assurée par un asservissement par vis à bille sur une course de 1000mm.
Les deux étaux fixe et mobile brident la pièce pendant la coupe pour assurer un plan de coupe parfaitement lisse et sans bavure.
De plus cela assure un bruit de fonctionnement réduit pendant la coupe et améliore la durée de vie de la lame.
DEPLACEMENT D’ETAU PAR VIS A BILLES CNC
Avec la tronçonneuse DK 370 ILERI TEKNIK, le positionnement rapide et précis par servomoteur sur une course de 1000 mm permet d'assurer un maintient et liberer la pièce en une seule fois pour alimenter la ligne de débit.
SYSTEME DE REFROIDISSEMENT
Un grand réservoir de liquide de coupe assure d'excellentes conditions de travail pour la lame de scie et la pièce à travailler. La pompe du liquide de refroidissement assure une circulation continue et puissante.
Équipée du système de refroidissement micro-spray en option, la durée et le volume du liquide de refroidissement sont réglables facilement pour l’opérateurs.
SYSTEME DE REFROIDISSEMENT RESPECTUEUX DE L'ENVIRONNEMENT
Deux types de liquide de refroidissement peuvent être utilisés en fonction du processus de coupe.
- Liquide de refroidissement miscible à l'eau,
- Refroidissement par micro-pulvérisation.
Avec la tronçonneuse DK 370 ILERI TEKNIK, les copeaux tombe sur la table puis sont filtrés par un tamis métallique. La limaille est retenue dans le premier tiroir. Le liquide de coupe passe dans le réservoir dans le tiroir inférieur.
PREVUE POUR TRAVAILLER AVEC DIFFERENTS TYPES DE LAMES DE SCIE
Les deux types de liquide de refroidissement sont fournis en standard sur les modèles SMART 350, ainsi cette machine est capable de fonctionner avec des lames de scie HSS, TiN, TiCN ou autre.
EQUIPEMENT PNEUMATIQUE DE QUALITE
L’étau d’amenage et l’étau fixes sont asservis par air comprimé. Le cycle de travail, bridage et débridage nécessite une pression d’air de 6 à 7 bars.
CENTRALE DE LUBRIFICATION
Le système de lubrification automatique se compose d’une pompe à huile, d’un distributeur principal et de distributeurs intermédiaires.
Chaque chariot de guidage linéaire est lubrifié automatiquement en fonction de leur plage de temps avec de l’huile.
AMBARREUR AUTOMATIQUE
Le système de chargement automatique de profil avec chargement en paquet est capable de supporter une charge totale de 2 500 kg
Section de profil minimum : 15 x 15 mm
Section de profil maximum : 80 x 80 mm
Longueur de profil maximum 6,5 mètres
Châssis mécanosoudé charge lourde
Système contrôlé par capteur permettant de placer de manière organisée des profils de grandes longueurs

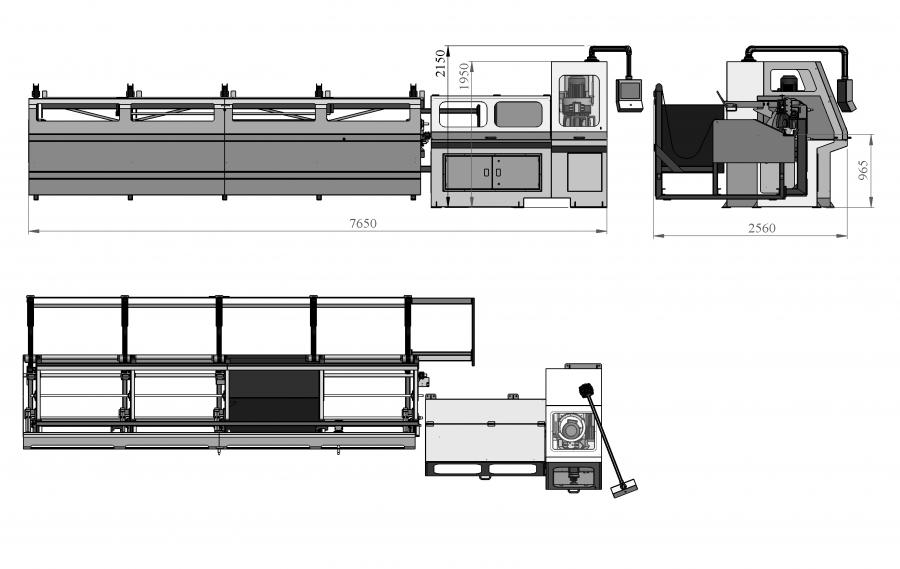

PLANS D'ENCOMBREMENT
